在现代工业流体控制领域，阀门作为关键的控制元件，其性能与可靠性直接影响着整个系统的安全与效率。冠龙阀门作为国内知名品牌，其GD71-16手动对夹式蝶阀凭借优异的密封性能、轻便的结构和长寿命，被广泛应用于水处理、暖通、化工等众多行业。本文将从旋塞制造的角度，对该阀门进行详细解析，帮助用户更深入理解其工艺特点与使用优势。

一、产品概述

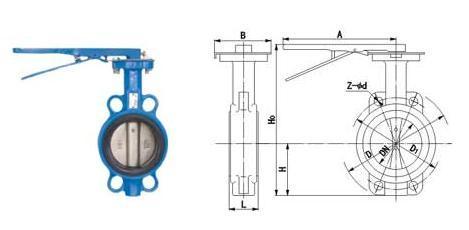

冠龙阀门GD71-16是一款手动对夹式蝶阀，采用中线密封结构，公称压力为1.6MPa（即16公斤），适用于温度≤80℃的淡水、污水、海水等介质。阀门的连接方式为对夹式，即通过螺栓将阀门夹持在两个管道法兰之间。相比法兰式蝶阀，对夹式结构更为紧凑、重量轻、成本低，且安装空间小，特别适合空间受限的场合。

阀门的操作方式为手动，通常配备手柄或蜗轮传动装置。手柄操作适用于较小口径（如DN50-DN200），可快速实现90°旋转启闭；蜗轮传动则适用于大口径或需要更大操作力矩的场合，提供更省力的操作体验。

二、关键制造工艺：旋塞制造
尽管蝶阀通常被称为“蝶板”，但GD71-16的核心密封部件即我们一般称为“蝶板”的圆盘形结构，实质上承担了类似旋塞的启闭与密封功能。在冠龙的生产体系中，核心密封件的精密制造采用了类似旋塞的高精度工艺，这对阀门的性能至关重要。其制造工艺流程包括：

1. 材料选择：阀板通常采用球墨铸铁（如QT450-10）或不锈钢（如304、316），并根据介质特性选择。材料需具备足够的强度、耐腐蚀性和耐磨性。

1. 精密铸造或锻造：采用树脂砂铸造或精密锻造工艺成型，确保阀板毛坯组织致密、无气孔、砂眼等缺陷。对于要求更高的场合，可采用不锈钢锻件，进一步提高机械性能。

1. 数控加工：阀板的密封面（通常为锥面或球面）需与阀座精确配合。通过CNC数控机床进行车削、磨削，确保密封面的尺寸精度和表面粗糙度。其配合精度通常达到微米级，以保证在关闭时形成严密的密封线。

1. 表面处理：根据介质要求，对阀板进行镀镍、喷涂环氧树脂或橡胶包覆等处理，提高耐腐蚀性和密封性能。例如，用于海水时，可采用不锈钢阀板加喷涂处理。

1. 动平衡测试：对于大口径阀板，需进行动平衡测试，以减少流体冲击和振动，延长使用寿命。

1. 装配与检测：阀板与阀杆组装后，需与阀座进行配研，确保密封比压均匀。出厂前，每台阀门均需进行壳体强度试验和密封性能试验，符合GB/T 13927标准。

三、结构特点与工作原理

1. 中线结构：GD71-16采用中线对夹式设计，即阀杆轴心、阀板中心与阀体中心在同一轴线上。这种结构简单、双向密封性能好，且流阻小。

1. 弹性密封：阀座通常采用橡胶（如NBR、EPDM）或聚四氟乙烯（PTFE），通过模压或硫化工艺与阀体结合。当阀板旋转时，阀板边缘与阀座过盈配合，产生弹性变形，从而实现密封。

1. 对夹连接：阀门两端面设计有定位孔，与管道法兰通过螺栓紧固。安装时，阀门夹在法兰之间，无需额外垫片，依靠阀座端面与法兰面的压紧达到密封。

1. 操作扭矩：手动操作时，通过手柄或蜗轮箱驱动阀杆旋转。阀杆经过调质处理和表面氮化，具有足够的强度和耐磨性，确保长期操作灵活。

四、性能优势与应用领域
GD71-16手动对夹式蝶阀具备以下优势：

• 结构紧凑、重量轻，安装维护方便；
• 90°快速启闭，操作力矩小；
• 密封性能可靠，寿命长；
• 流阻小，节能效果好；
• 可根据介质选择不同阀座材料，适应性强。

因此，该阀门广泛应用于：

• 给排水系统：自来水、污水、海水淡化；
• 暖通空调：冷冻水、冷却水循环；
• 工业管道：化工、制药、食品等行业的流体控制；
• 电力、船舶、冶金等领域的冷却水系统。

五、选型与安装注意事项

1. 选型：根据介质特性、温度、压力选择合适的阀体材质和阀座材质。例如，腐蚀性介质应选用不锈钢阀板及PTFE阀座。

1. 安装：对夹式蝶阀应安装在管道法兰之间，确保螺栓均匀紧固，避免单侧过紧导致阀座变形。建议在阀门两侧设置支撑，防止管道应力传递。

1. 操作：手动操作时，应避免使用加长杆强力关闭，以防损坏密封面。定期检查密封性能，及时更换磨损的阀座。

1. 维护：定期清洁阀板和阀座，防止杂质堆积影响密封。若发现泄漏，可调整阀板位置或更换阀座。

冠龙阀门GD71-16手动对夹式蝶阀，以其精湛的核心密封件制造工艺和合理的中线结构设计，在通用流体控制领域表现出色，是工业管路中经济高效的解决方案。了解其制造过程和使用要点，有助于正确选型与维护，从而充分发挥其性能优势，保障系统安全运行。
